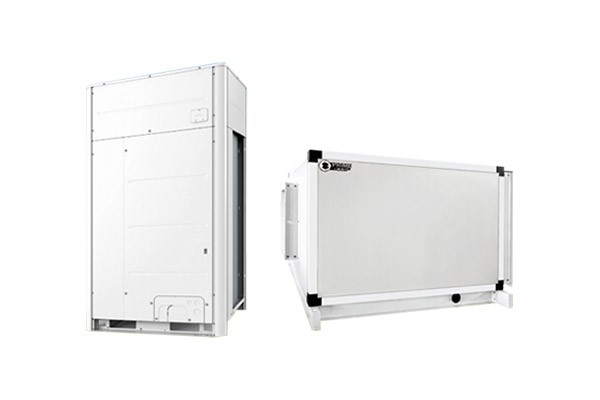

● 經多聯機協同，與多聯機室外機聯動為整機，有效實現較大容量集中、分布式冷熱空氣調節，遠景可擴展恒溫恒濕功能。
● 直膨式全空氣系統，對比傳統 AHU 無需復雜水路系統、水泵、水箱，節省投入、空間與維護使用成本。
● 多聯機標準室外機可與非標 AHU 空氣調節系統組合，工程項目適應性強。
● 多聯機線控器兼容操控，操作維護簡單快捷；精選知名品牌系統、電器件與多聯機專用 DX 組件配套，可靠執行。
● 預留可選新風、回風風口及風閥，配合系統適應調節，滿足全新風、回風、新回風混風不同工況應用。
● 新型防冷橋結構：隔音隔熱，漏風率低，強度牢固；采用空調高效風機，確保室內側整機的風量、余壓、節能、靜音效果。
● 可根據需求選配搭載多重純物理過濾，方便拆洗或更換，PM2.5 凈化效率最高達 95% 以上。
● 設備可選吊頂、臥式、柜式結構，靈活滿足不同場合安裝形式需求。
吊頂式AUH主要技術參數 | ||||||||
型號AHU | 08-D | 10-D | 12-D | 14-D | 16-D | 18-D | 20-D | |
制冷量 | KW | 22.4 | 28 | 33.5 | 40 | 45 | 50.4 | 56 |
制熱量 | KW | 25 | 31.5 | 37.5 | 44.5 | 50 | 56 | 63 |
電源 | 三相380V 50Hz | |||||||
運行電流 | A | 2.1 | 2.6 | 3.1 | 3.3 | 4.2 | 5 | 5.2 |
耗電量 | KW | 0.75 | 1.1 | 1.1 | 1.1 | 1.5 | 2.2 | 2.2 |
啟動電流 | A | 3.7 | 4.5 | 5.4 | 5.8 | 7.4 | 8 | 9 |
空氣過濾器 | 初效G4 | |||||||
外形尺寸 | 高/寬/深 | 830/1150/1150 | 830/1650/1150 | 830/2050/1150 | ||||
重量 | KG | 200 | 300 | 400 | ||||
標準風量 | (m3/h) | 3600 | 4200 | 5100 | 6000 | 7200 | 7800 | 8400 |
機外靜壓 | Pa | 200 | ||||||
連接方式 | 焊接 | |||||||
連接管道 | 液管 | Ф12.7 | Ф15.9 | |||||
氣管 | Ф22.2 | Ф28.6 | ||||||
排水口 | DN32 | |||||||
運轉音 | dB(A) | 60 | 61 | 61 | 62 | 62 | 63 | 63 |
柜式AUH主要技術參數 | ||||||||
型號AHU | 08-G | 10-G | 12-G | 14-G | 16-G | 18-G | 20-G | |
制冷量 | KW | 22.4 | 28 | 33.5 | 40 | 45 | 50.4 | 56 |
制熱量 | KW | 25 | 31.5 | 37.5 | 44.5 | 50 | 56 | 63 |
電源 | 三相380V 50Hz | |||||||
運行電流 | A | 1.5 | 2.3 | 2.5 | 2.7 | 3 | 4.4 | 4.6 |
耗電量 | KW | 0.45 | 0.8 | 0.8 | 0.9 | 0.9 | 1.6 | 1.6 |
啟動電流 | A | 2.6 | 4 | 4.3 | 4.7 | 5.2 | 7.7 | 8 |
空氣過濾器 | 初效G4 | |||||||
外形尺寸 | 高/寬/深 | 2230/1150/750 | 2230/1650/750 | 2230/2050/750 | ||||
重量 | KG | 250 | 350 | 450 | ||||
標準風量 | (m3/h) | 3600 | 4200 | 5100 | 6000 | 7200 | 7800 | 8400 |
機外靜壓 | Pa | 50 | ||||||
連接方式 | 焊接 | |||||||
連接管道 | 液管 | Ф12.7 | Ф15.9 | |||||
氣管 | Ф22.2 | Ф28.6 | ||||||
排水口 | DN32 | |||||||
運轉音 | dB(A) | 58 | 59 | 59 | 60 | 60 | 61 | 61 |
臥式AUH主要技術參數 | ||||||||
型號AHU | 24-W | 32-W | 36-W | 40-W | 48-W | 54-W | 60-W | |
制冷量 | KW | 67 | 90 | 101 | 112 | 135 | 151.5 | 168 |
制熱量 | KW | 75 | 100 | 113 | 126 | 150 | 164 | 178 |
電源 | 三相380V 50Hz | |||||||
運行電流 | A | 8 | 8 | 11 | 15 | 15 | 22 | 22 |
耗電量 | KW | 4 | 4 | 5.5 | 7.5 | 7.5 | 11 | 11 |
啟動電流 | A | 13.9 | 13.9 | 19.1 | 26 | 26 | 38.2 | 38.2 |
空氣過濾器 | 初效G4 | |||||||
外形尺寸 | 高/寬/深 | 1950/1850/2200 | 2350/2250/2400 | |||||
重量 | KG | 800 | 1200 | |||||
標準風量 | (m3/h) | 10800 | 14400 | 15600 | 16800 | 20400 | 23400 | 25200 |
機外靜壓 | Pa | 300 | 300 | 300 | 300 | 400 | 400 | 400 |
連接方式 | 焊接 | |||||||
連接管道 | 液管 | Ф19.1 | Ф22.2 | |||||
氣管 | Ф34.9 | Ф41.3 | ||||||
排水口 | DN32 | |||||||
運轉音 | dB(A) | 63 | 64 | 65 | 66 | 68 | 69 | 70 |
